北斗部标一体机
一、产品概况
产品名称：北斗部标一体机
产品规格：L145mm*W180mm*H50mm

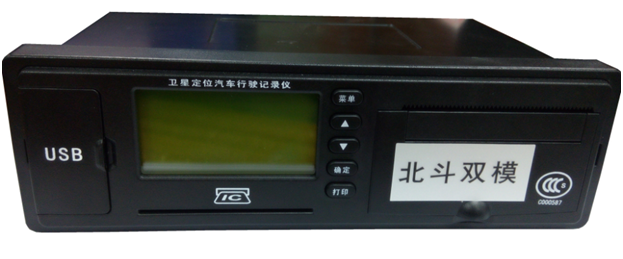

二、产品实物示意图
三、产品整机功能表
|
功能块 |
功能明细 |
功能说明 |
|
车辆远程监控功能 |
实时位置查询 |
查询实时车辆状态 |
|
定时/定距监控 |
可根据客户要求设置监控模式 |
|
|
监听功能 |
需选配MIC,需SIM卡支持语音通话 |
|
|
双向通话 |
需下载电话本 |
|
|
图片采集 |
需选配摄像头，需透传口设置为摄像模式时才支持拍照，当前摄像口空置 |
|
|
区域限制功能 |
可实现圆形，矩形，多边形区域进出区域报警 |
|
|
盲区补传功能 |
终端记录5000条盲区数据 |
|
|
车载终端软件远程升级 |
需厂家配合 |
|
|
信息调度功能 |
带TTS功能外接喇叭可实现语音播报 |
|
|
车辆报警功能 |
紧急报警 |
加装劫警按钮 |
|
定位天线开路报警 |
天线未接或开路损坏 |
|
|
超速报警 |
客户设置超速值，超速时终端向平台发送报警数据 |
|
|
主电源低压、高压、掉电报警 |
主电源电压低于10V时报低压，高于36V时报高压，低于5V报掉电 |
|
|
疲劳驾驶报警 |
默认行驶4小时，需休息20分钟 |
四、常见问题分析

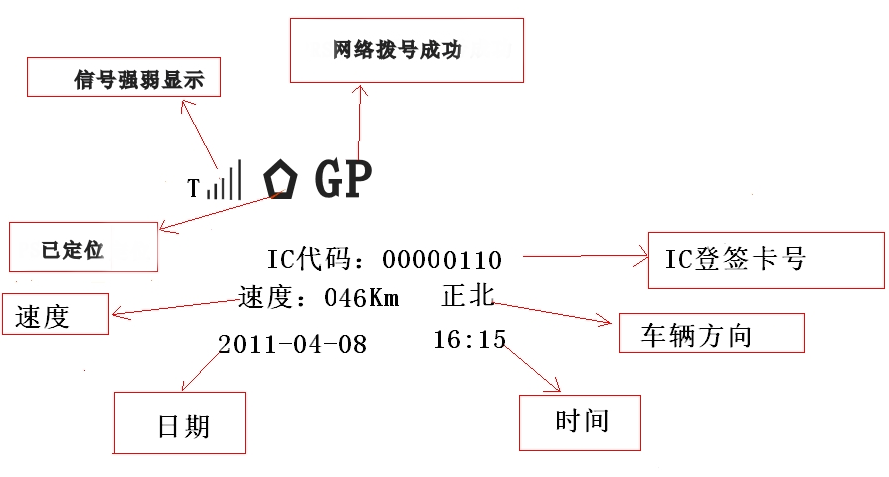

1、显示屏指示说明
2、常见问题分析与排除
故障现象
原因分析
处理方法
LCD屏不亮
汽车电瓶电量低
充电或更换电瓶
电源线保险烧断
排除短路原因更换保险丝
终端设备损坏
返回检修
中 心无法监控
SIM卡欠费停机
联系运营商缴费
SIM卡接触是否良好
重新安装SIM卡
上线参数设置错误
参照说明书重新设置参数
通讯天线异常
重新扭紧或更换通讯天线
车辆处于地下停车场、隧道，信号弱
离开信号差的区域
无法定位
车辆处于地下停车场、隧道
开出以上区域
定位天线异常
重新扭紧或更换定位天线
打印问题
设备未选配打印机
联系客服换带打印主机
打印纸是否装反
重新安装打印纸
打印机是否卡纸
重新调整打印纸
五、注意事项
1．电子类产品请注意防水。
2．请保持汽车电瓶电量充足。
3．设备的供电为直流9V～36V之间，**工作电压为12V或24V。安装时应先确定用户的电源系统是否在此范围内，超过终端**电压会使终端损坏。
4．当环境温度超过终端正常工作温度范围时，建议断电。
5．当车辆处于地下停车场、隧道或车库时，将会影响定位信号。并可能出现通讯网络信号盲区导致设备无法监控；当车辆驶出以上区域后，设备将自动恢复正常工作。
6．遇到异常情况，请不要自行修理。因连接非原装附件或拔掉各部件之间的连接造成的损坏，我公司不承担责任。
六、售后服务
1．本产品自安装之日起，享受一年保修服务。保修期内属非人为因素或产品质量造成的设备损坏，请及时与黑龙江炯浩科技有限公司售后服务部门联系处理。
2．对客户私自拆动或不可抗力（如洪水，车辆事故）造成的损坏不予维修。
3．保修期满后，由于使用造成的产品损坏、故障，但需要收取维修材料成本费。
4．免费为客户提供产品的购买、使用、安装等咨询及技术服务。
